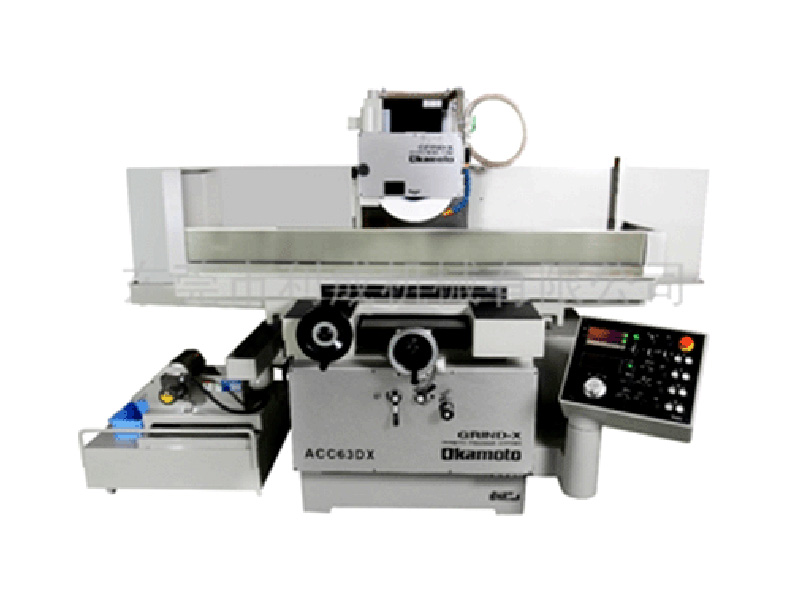

ACC-DX系列 马鞍式精密平面磨床具有以下特点:1)垂直方向的位置0.1μm显示,可设定到指定位置自动停止下刀。 2)精确的公差控制, 可预设10, 20 或30μm档位。 3)可预设五次的磨削火花消除系统。 4)按动按钮可使工作台在预设的位置上停止。 5)利用重力原理的自动润滑系统。 6)实现0.1μm自动下刀是轻而易举的事情。
项目 | 单位 | 52DX | 63DX | 64DX | 65DX | 84DX | 105DX | ||
工作台 | 工作台尺寸(长X宽) | mm | 550x200 | 605x300 | 650x400 | 650x500 | 850x400 | 1016x500 | |
工作台的移动量(手动:左右X前后) | 650x230 | 750x340 | 750x440 | 750x540 | 950x440 | 1150x540 | |||
工作台顶端至 砂轮底端的距离 |
50/60Hzø205mm | 47.5~397.5 | - | - | - | - | - | ||
60Hzø355mm | - | 22.5~322.5 | 22.5~522.5 | ||||||
60Hz用ø305mm | - | 47.5~347.5 | 47.5~547.5 | ||||||
标准吸盘尺寸(长X宽X高) | 500x200x80 | 600x300x80 | 600x400x85 | 600x500x100 | 800x400x85 | 1000x500x110 | |||
包括吸盘在内的台面最大承载 | kgt | 200 | 420 | 700 | |||||
砂轮头 | T形槽(尺寸X槽数) | mmxNo. | 17x1 | 17x3 | |||||
左右进给速度(平均) | m/min | 0.3-25 | 3-25 | ||||||
左右手柄旋转1周进给量 | mm | 47 | |||||||
前后手动进给 | 手柄旋转1周进给量 | 5 | |||||||
刻度盘1刻度进给量 | 0.02 | ||||||||
前后自动进给 | 间歇进给 | 0.5-12 | 0.5-20 | ||||||
连续进给 | m/min | 0.1-1.0 | 0.2-1.0 | ||||||
工作台 | 自动切入进给量 | mm | 0.0001-0.03(15 stages) | ||||||
手动切削进给 | 每刻度手动进给(0.1/1/10) | 0.01/0.1/1.0 | |||||||
每转手动进给(0.1/1/10) | 0.0001/0.001/0.01 | ||||||||
消除火花次数 | time | 0~5 | |||||||
上下进给速度 | mm/min | 600 | |||||||
砂轮 | 外径(50/60Hz)X宽度X孔径 | mm | ø205x19xø50.8 | ø355/305x38xø127 | |||||
速度(50/60Hz) | min-1 | 3000/3600 | 1500/1800 | ||||||
马达 | 砂轮主轴用 | KW/P | 1.5/2 | 3.7/4 | |||||
液压油泵用 | KW/P | 0.75/4 | 1.5/4 | 2.2/4 | |||||
垂直快速进给及下刀 | KW | 0.4(AC servo) | |||||||
电源 | 所需电源 | v/Hz | 3相 200V,50/60Hz 3相 220V,60Hz | ||||||
电源容量(含特别附带卡盘、注水装置) | KVA | 5 | 10 | 11 | |||||
占用空间 | 长X宽X高 | mm | 2417x1579x1808 | 2737x1929x1808 | 2737x2203x1808 | 2737x2448x2069 | 3322x2214x2114 | 4524x2546x2058 | |
重量 | 净重 | kg | 2100 | 2800 | 3000 | 3500 | 3900 | 4600 |
